SKADA | DRAM 내부 회로의 파형 예측 (5)

Transformer 모델을 통한 파형 예측

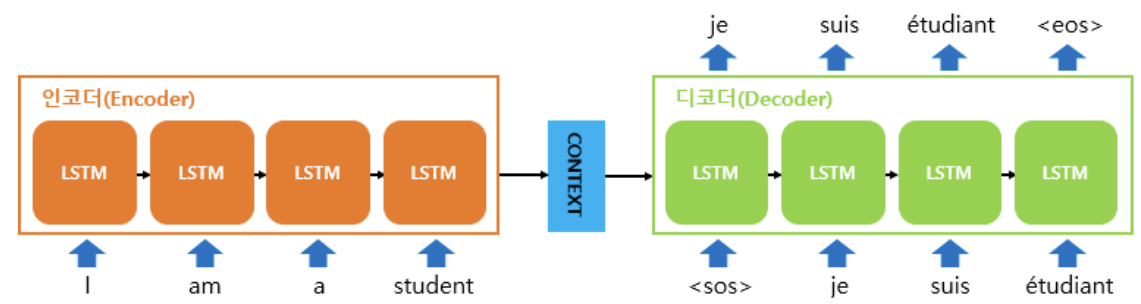

Sequence-to-Sequence (Seq2Seq)

• Sequence 를 다른 sequence 로 바꾸어 주는 모델

  • E.g.,) 번역기 (한국어 → 영어)

• Encoder와 Decoder로 구성

  • Encoder – 입력 데이터 (한국어) 를 context vector 로 압축
  • Decoder – context vector 에서 출력 데이터 (영어) 를 유추

• 문제점

  • Context vector 의 크기는 고정
  • Sequence가 길어지면 정보 손실이 발생

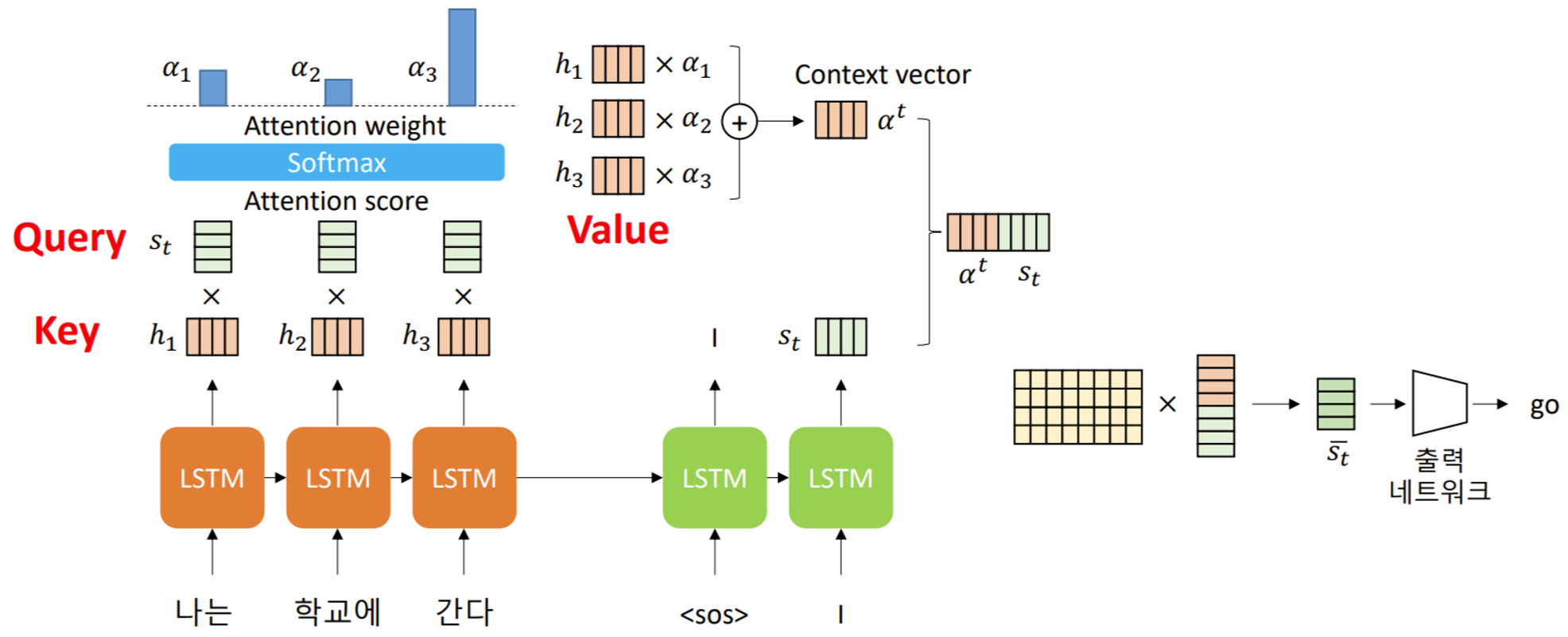

Attention

• 특정 출력값을 만들어내기 위해 입력값 중 관련 있는 부분을 더 집중

  • E.g.,) 나는 학교에 간다 → I go to school



• RNN 기반 Attention mechanism의 문제점

  • 병렬 처리 불가능

• Attention Is All You Need, NIPS 2017

  • Self-attention mechanism

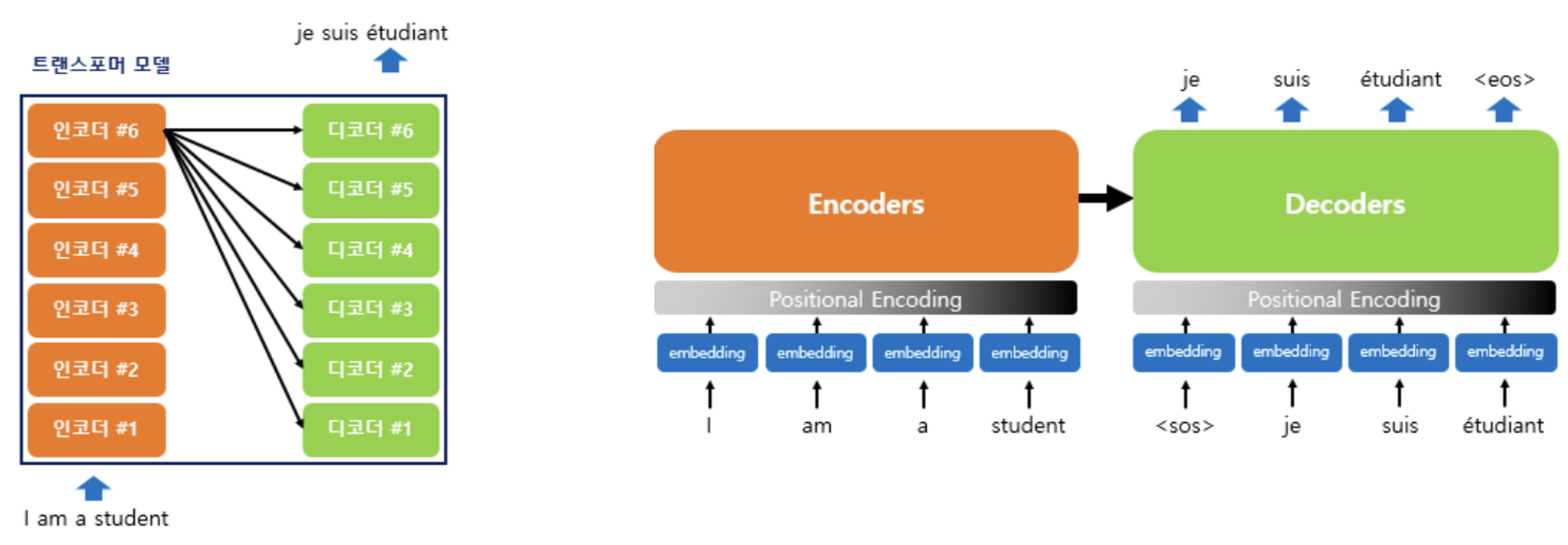

Transformer

• 일반적인 Seq2Seq 모델과 마찬가지로 Encoder-Decoder 구조

• RNN 기반 Seq2Seq 모델과 다르게 데이터를 병렬적으로 처리 가능

  • Positional encoding 이용

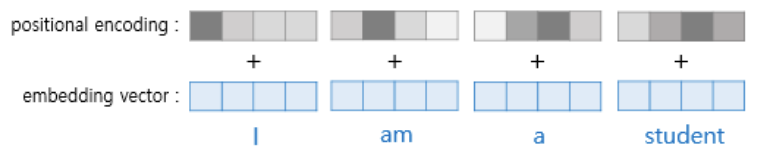

Positional Encoding

• 입력 데이터의 순서 (pos) 를 데이터에 반영하여 모델에 입력



• 짝수 번째 차원 (2ㅑ)은 sin을, 홀수 번째 차원 (2i + 1)은 cos을 적용

  • $PE(pos, 2i) = sin({pos \over 10000^d {2i\over model}})$
  • $d_{model}$은 데이터의 차원 수

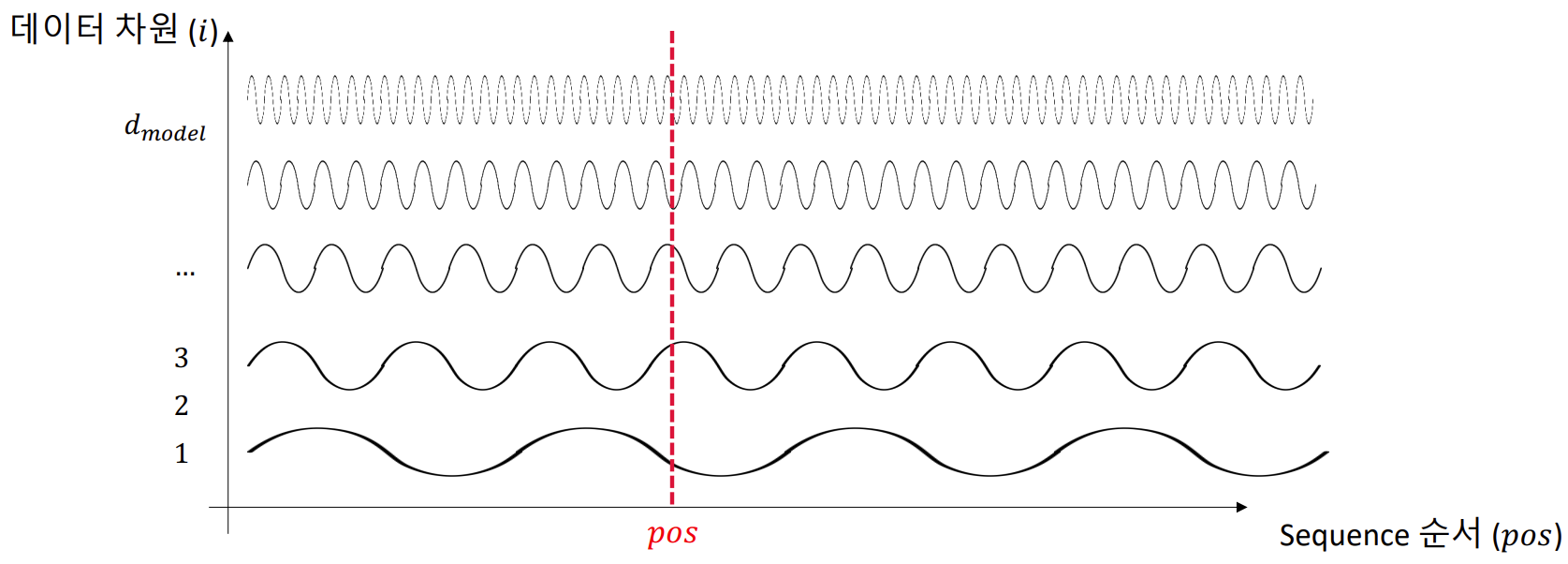

Positional Encoding 의 직관적 이해

• 입력 순서의 low frequency ~ high frequency 까지 정보를 모두 모델링

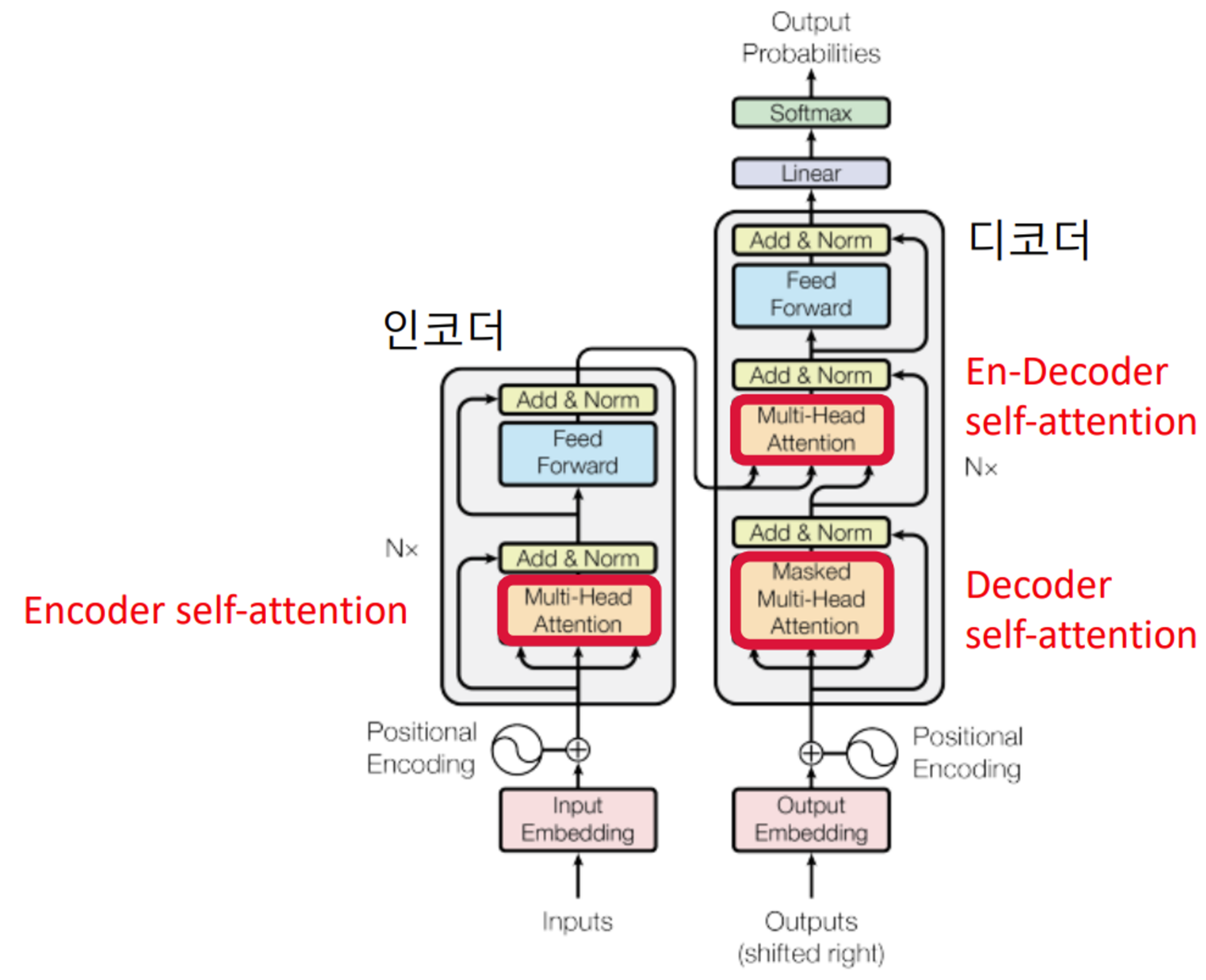

Attention의 종류

• Self-Attention

  • 입력값끼리, 또는 출력값끼리 attention 수행

    • Encoder self-attention

    • Masked decoder self-attention



• Cross-Attention

  • 입력값과 출력값 간에 attention 수행

    • Encoder-Decoder attention

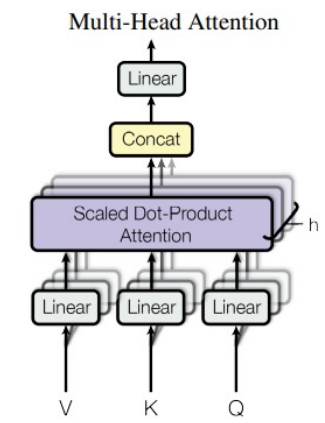

Multi-Head Attention

• Ensemble의 개념과 유사
• Value, Key, Query 를 N 개의 각각 다른 matrix로 곱하여 서로 다른 N 개의 Value, Key, Query 생성 후 개별적으로 Attention 수행
• 마지막에 N 개의 state 를 concatenate 한 후 matrix 연산을 이용하여 linear transform 한 후 최종 context vector 계산

Add & Norm

• Multi-Head attention 을 통해 계산한 context vector 와 입력값을 단순히 더한 후 normalization 수행

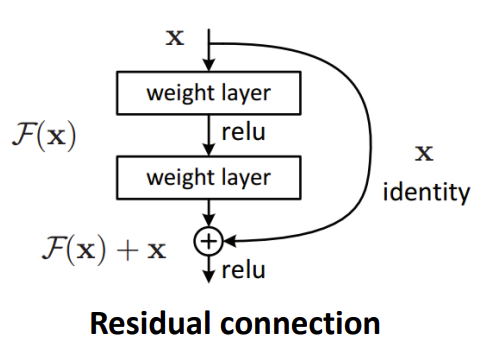

• ResNet 의 residual connection 의 개념과 유사

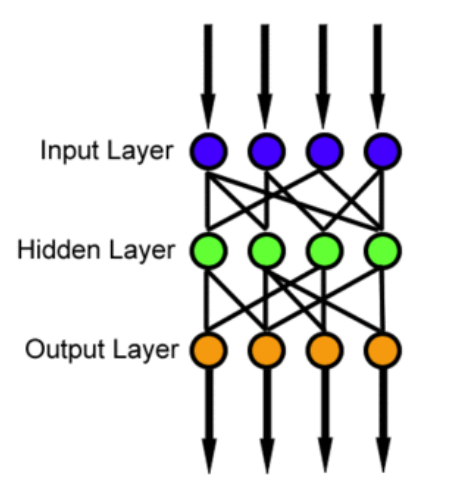

Feed Forward

• 두 개의 layer 로 구성된 Multi layer perceptron network



Transformer 모델의 구현

• Positional encoding

  class PositionalEncoding(torch.nn.Module):
  	def __init__(self, num_dimension = 10, num_sequences = 150):
  		super(PositionalEncoding, self) .__init__()

  		pe = torch.zeros(num_sequences, num_dimension)
  		position = torch.arange(0, num_sequences).unsqueeze(1)
  		div_term = torch.exp(torch.arange(0, num_dimension, 2) * \
  							 -(torch.log(torch.Tensor([10000.0])) / num_dimension))
  		pe[:, 0::2] = torch.sin(position * div_term)
  		pe[:, 1::2] = torch.cos(position * div_term)
  		self.pe = pe.unsqueeze(0)

  	def forward(self, x):
  		x = x + self.pe
  		return x

• Transformer

  class Transformer(torch.nn.Module):
  	def __init__(self, input_size, hidden_size,
  				output_size, num_sequences,
  				num_heads, num_layers):
  		super(Transformer, self) .__init__()
  		self.embedding = torch.nn.Linear(input_size, embedding_size)
  		self.positional_encoder = PositionalEncoding(
  			num_dimension = input_size, num_sequences = num_sequences
  		)
  		self.transformer = torch.nn.Transformer(d_model = input_size,
  			nhead = num_heads, num_encoder_layers = num_layers,
  			num_decoder_layers = num_layers,
  			dim_feedforward = hidden_size,batch_first = True)

  		self.fc = torch.nn.Linear(input_size, output_size)

  class Transformer(torch.nn.Module):
  	def forward(self, X):
  		X = self.embedding(X)
  		tgt_input = torch.zeros_like(X[:, :1, :], dtype = X.dtype).to(X, device)
  		X = self.positional_encoder(X)
  		y = self.transformer(X, tgt_input)
  		y = self.fc(y[:, -1])
  		return y
