SKADA | DRAM 내부 회로의 파형 예측 (4)

시계열 모델을 통한 파형 예측

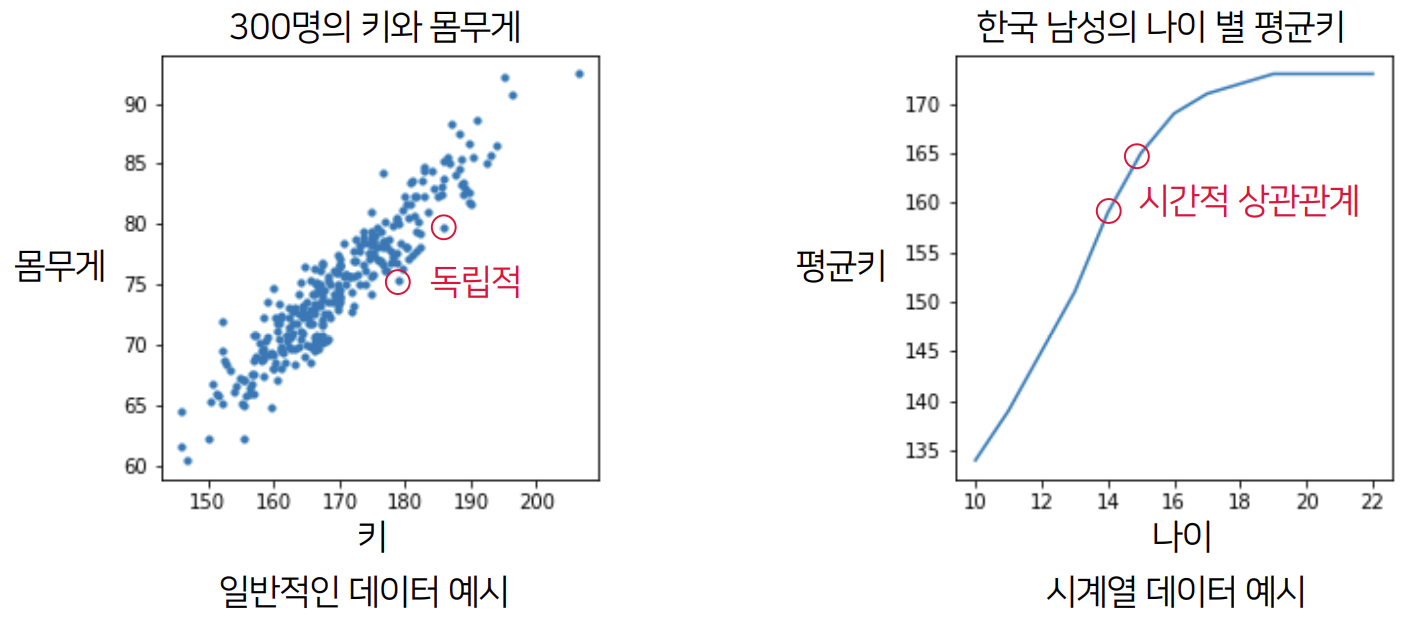

시계열 데이터

일반적인 회귀 모델은 데이터가 서로 독립적이라 가정
시계열 데이터는 데이터 간의 시간적 상관 관계를 가짐
- 시계열 모델은 데이터 간의 시간적 패턴을 모델링 가능

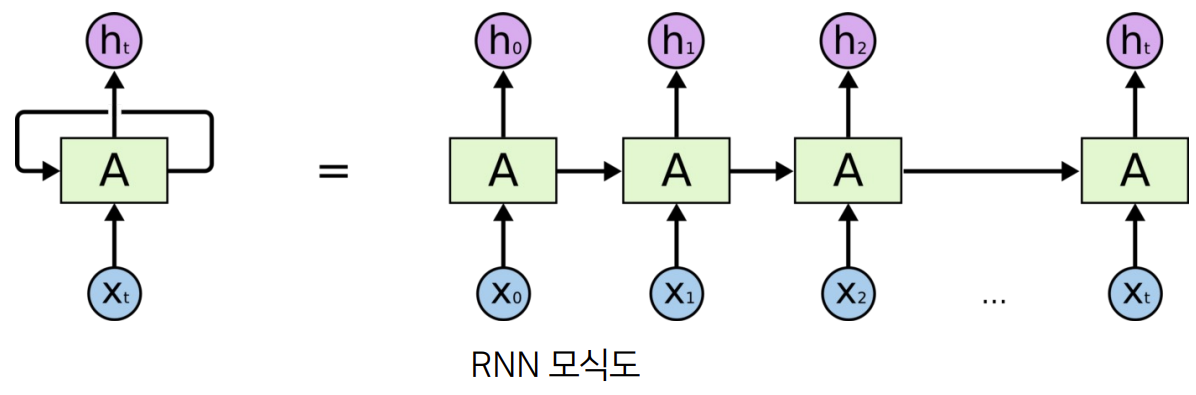

Recurrent neural network (RNN)

RNN은 시계열 데이터에 적용할 수 있는 대표적인 신경망 모델
t + 1 시간 동안의 입력 $X_0, ..., X_t$ 를 RNN의 신경망 A에 입력할 때, A는 다음의 식에 따라 $h_0, ..., h_t$ 를 출력한다
- $h_i = A(h_{i-1}, X_i)$
즉, $h_i$ 는 i시간 동안의 입력값의 패턴 정보를 가지게 되고, 최종 출력 $h_t$ 는 연속된 데이터의 시간적 패턴을 모델링할 수 있다.

RNN 모델의 구현

RNN에 데이터를 적용하기 위해 읽어온 데이터를 시계열 데이터 형식으로 변환해 주어야 함.
Pandas로 읽어온 데이터의 shape은 다음과 같음.(one to one)
- X_train: [#data, input dimension]
- Y_train: [#data, output dimension]
Many to one 문제의 RNN 모델 학습에 사용되는 데이터는 다음과 같은 shape이어야 함.
- X_train: [#data, window size, input dimension]
- Y_train: [#data, output dimension]

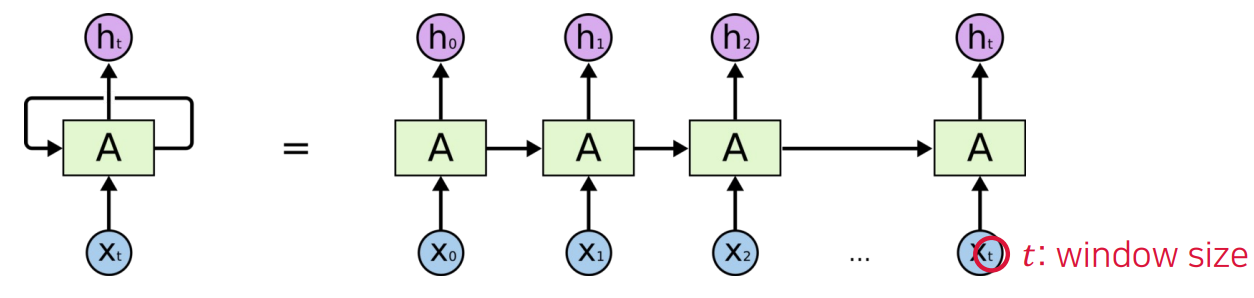

Window size는 하나의 data sequence를 구성하는 시간별 데이터의 개수이다.
$h_t$ 를 통해서 Y를 만들고자 하는게 프로젝트 목표

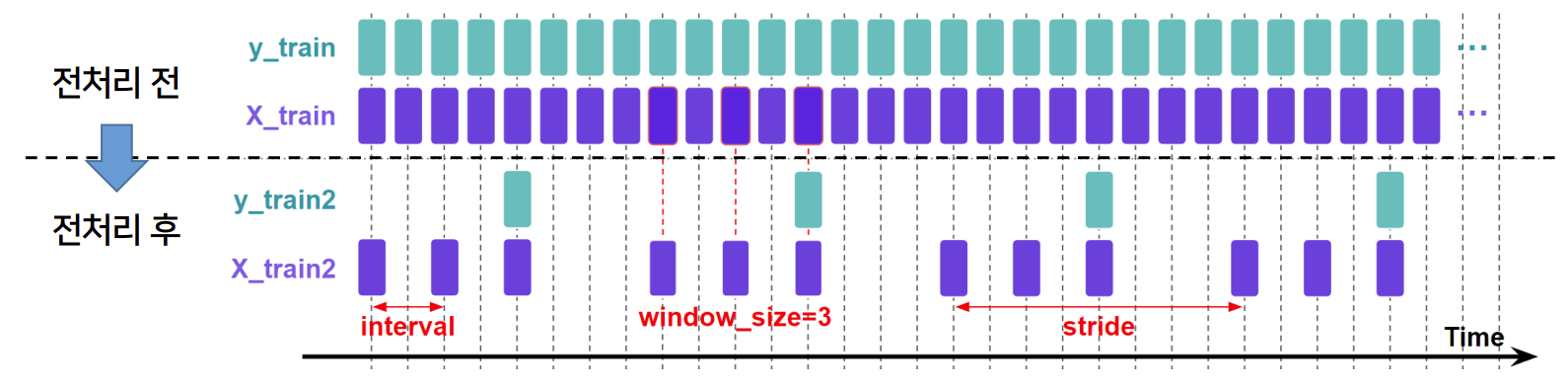

따라서, 읽어온 데이터를 적절히 전처리해주어야 함.
- Window size를 조절하여 sequence의 길이를 조절함.
- Interval을 조절하여 window 내 데이터 사이 시간 간격을 조절함. (공식 명칭 X)
- Stride를 조절하여 window 간의 시간 간격을 조절함. (공식 명칭 X)

코드 예제

# 읽어온 데이터를 시계열 데이터로 변환
def process_data(X, y, window_size, stride, interval):
	X_ = []
	for i in range(0, window_size * interval, interval):
		X_.append(X[i:len(X) - window_size * interval + 1 + i])
	X_ = np.asarray(X_)[:, ::stride].transpose().reshape(-1, window_size, 1)
	return X_, y[num_sequences * interval-1::stride]

Pytorch를 이용하여 RNN을 구현할 수 있다.

모델 정의

import torch

Class RNN(torch.nn.Module): # 모델 정의
	def __init__(self, ...):
		super(RNN, self) .__init__()
		self.rnn = torch.nn.RNN(...) # RNN 레이어 추가
		self.fc = torch.nn.Linear(...) # 출력 MLP 레이어 추가

	def forward(self, X): # 모델 forward pass
		y, hidden_states = self.rnn(X) # hidden state는 0~vector로 초기화
		y = self.fc(y[:, -1])
		return y

모델 학습

import torch

criterion = torch.nn.MSELoss() # loss function 정의
optimizer = torch.optim.Adam(model.parameters(), lr=0.01) #oprimizer 정의

for epoch in range(epochs):
	model.train() # modeldml gradient 계산하도록 설정
	for it, data in enumerate(dataLoader):
		X, y = data
		pred = model(X)
		loss = criterion(pred, y)
		optimizer.zero_grad()
		loss.backward()
		optimizer.step()

모델 예측

import torch

model.eval() # model의 gradient 계산하지 않도록 설정
pred = model(X_test)

RNN 모델의 한계

Sequence가 길어지면, 예전 데이터를 잘 기억하지 못한다.
- Short-term memory problem
- Gradient vanishing problem

Long short-term memory (LSTM)

대표적인 RNN 기반 신경망 모델
RNN의 short-term memory를 완화
중요한 부분만 기억하고, 중요하지 않은 부분은 삭제

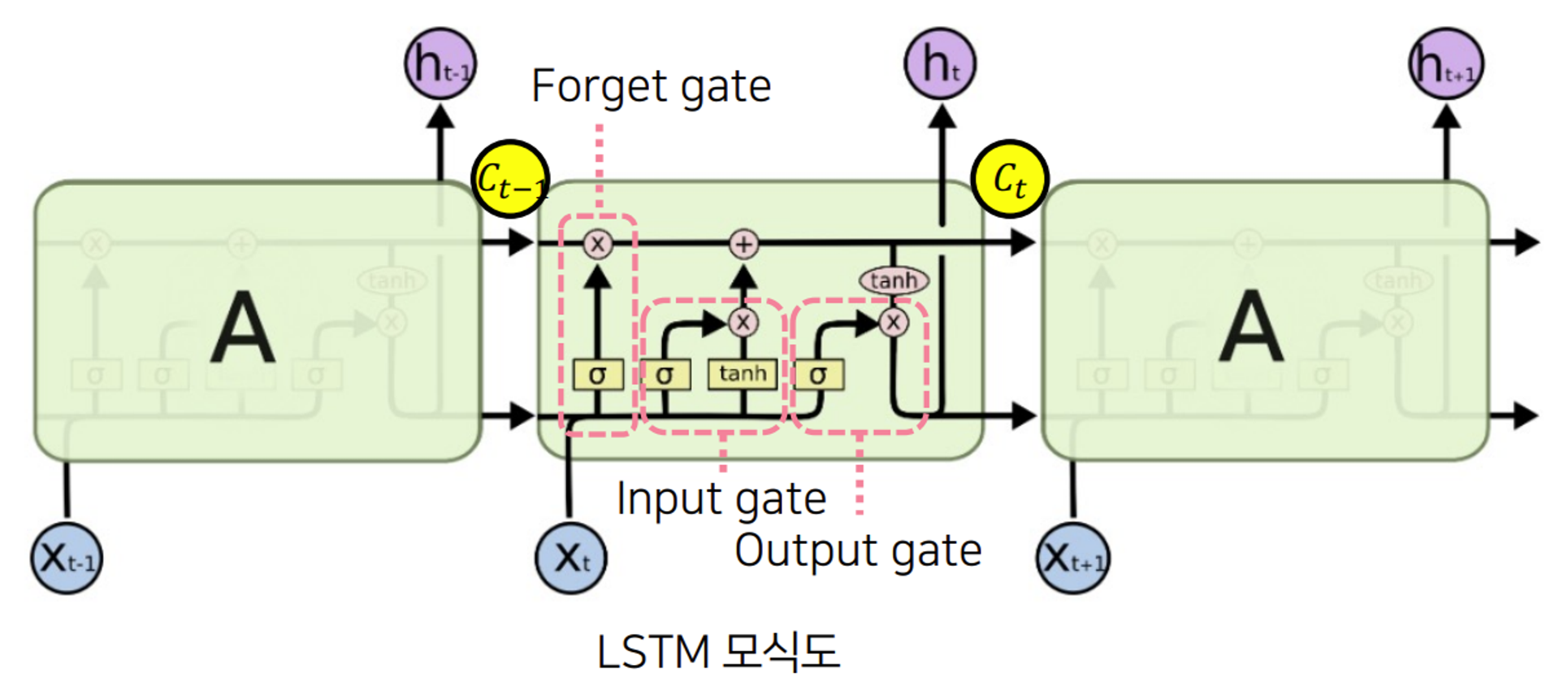

LSTM의 구조

3개의 변수
- Cell state ( $C_i$ ): i 시간까지 기억하고 있는 기억 메모리
- Hidden state ( $h_i$ ): i 시간에서의 모델 출력 값
- Input ( $X_i$ ): i 시간에서의 입력 값
3개의 Gate
- Forget gate / Input gate / Output gate

Untitled

Forget gate
- $F_{t-1} = C_{t-1} \times sigmoid(f_1(X_t, h_{t-1})), f_1 :$ MLP, $\times$ : element-wise multiplication
- $sigmoid(f_1(X_t, h_{t-1}))$ : 0은 이전 기억 지워라, 1은 이전 기억을 유지해라
Input gate
- $I_t = sigmoid(f_2(X_t, h_{t-1})) \times tanh(f_3(X_t, h_{t-1})), f_2,f_3 :$ MLP
- $sigmoid(f_2(X_t, h_{t-1}))$ : 0은 새로운 데이터를 지워라, 1은 새로운 데이터를 반영해라
Cell state update
- $C_t = F_{t-1} + I_t$
- $F_{t-1} + I_t$ : 이전 기억과 새로운 데이터의 조합
Output gate
- $h_t = sigmoid(f_4(X_t, h_{t-1}))\times tanh(C_t), f_4 :$ MLP
- $sigmoid(f_4(X_t, h_{t-1}))$ : t에서의 출력 값으로서 중요하면 1, 중요하지 않으면 0

LSTM 모델의 구현

Pytorch를 활용하여 쉽게 구현 가능

import torch

Class LSTM(torch.nn.Module): # 모델 정의
	def __init__(self, ...):
		super(LSTM, self) .__init__()
		self.lstm = torch.nn.LSTM(...) # LSTM 레이어 추가
		self.fc = torch.nn.Linear(...) # 출력 MLP 레이어 추가

	def forward(self, X): # 모델 forward pass
		y, (hidden_states, cell_states) = self.lstm)(X)
		y = self.fc(y[:, -1])
		return y

Gated recurrent unit (GRU)

LSTM과 더불어 대표적인 RNN 기반 신경망 모델
LSTM과 동등한 성능을 보이지만, 모델의 weight 수가 더 적어 효율적.
LSTM의 3개 gate를 2개로 줄임.
- Reset gate / Update gate

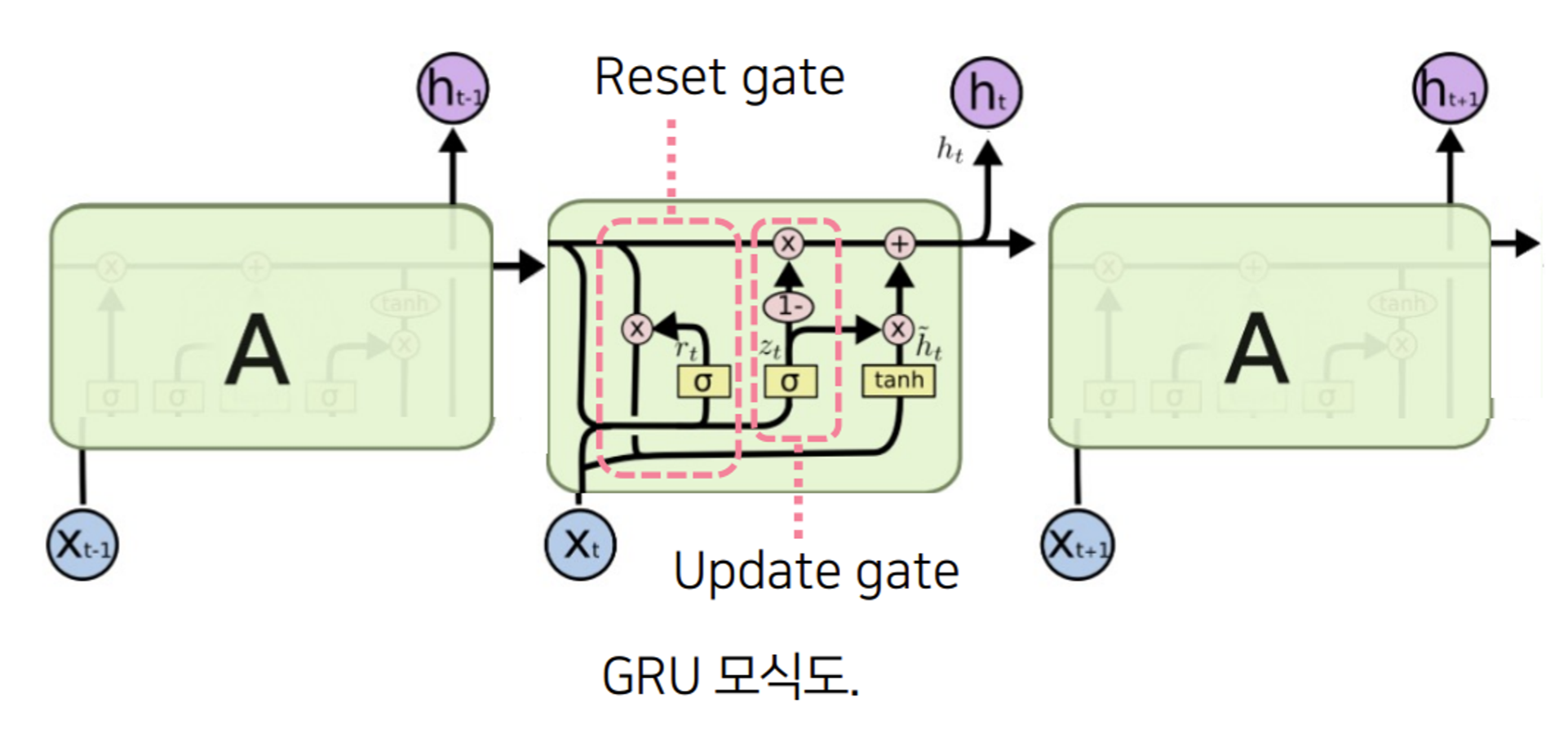

GRU의 구조

Reset gate
- 이전 기억에서 지워야 할 부분을 결정
- $R_t = sigmoid(f_1(X_t, h_{t-1}))\times h_{t-1}$
- $sigmoid(f_1(X_t, h_{t-1}))$ : 0은 이전 기억을 지워라, 1은 이전 기억을 유지하라
Update gate
- LSTM의 forget gate와 input gate의 역할과 유사
- 이전 기억에서 지워야 할 부분이 새로운 데이터에서 가져와야 할 부분과 같다는 intuition
- $z_t = sigmoid(f_2(X_t, h_{t-1}))$
- $sigmoid(f_2(X_t, h_{t-1}))$ $s i g m o i d (f_{2} (X_{t}, h_{t - 1}))$
  - 0은 이전 기억을 유지하라 + 새로운 데이터를 반영하지 말아라
  - 1은 이전 기억을 지워라 + 새로우 ㄴ데이터를 반영하라
- $h_t = (1-z_t)\times h_{t-1} + z_t\times tanh(f_3(R_t, X_t))$

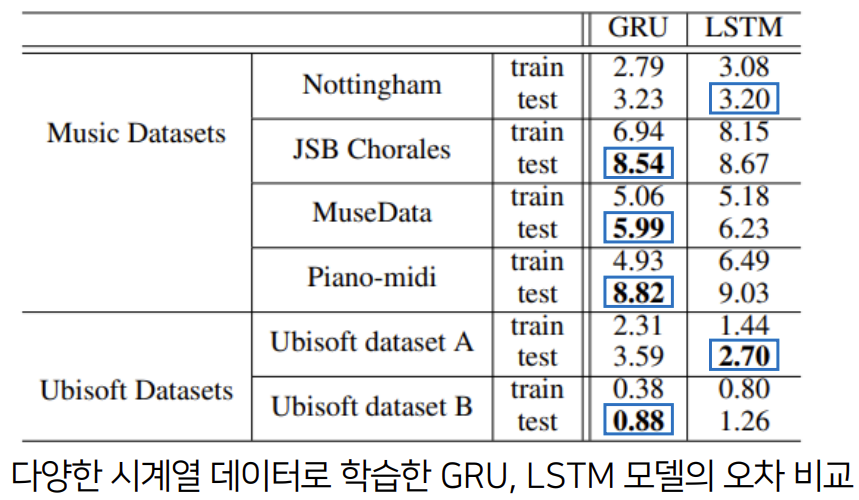

LSTM과 GRU의 성능 비교

GRU가 LSTM보다 메모리에서 효율적이다.
- GRU가 같은 학습 parameter 수로 hidden state의 차원을 더 크게 설정할 수 있다.
- E.g.,) LSTM 36 차원 = GRU 46 차원
비슷한 parameter 수로 설정한 GRU와 LSTM의 성능은 학습 데이터에 따라 상이하다.
- GRU가 좋을 경우도 있고, LSTM이 좋을 경우도 있다.

GRU 모델의 구현

Pytorch를 활용하여 쉽게 구현 가능

import torch

Class GRU(torch.nn.Module): # 모델 정의
	def __init__(self, ...):
		super(GRU, self) .__init__()
		self.gru = torch.nn.GRU(...) # GRU 레이어 추가
		slef.fc = torch.nn.Linear(...) # 출력 MLP 레이어 추가

	def forward(self, X): # 모델 forward pass
		y, hidden_states = self.gru(X)
		y = self.fc(y[:, -1])
		return y
