SKADA | DRAM 내부 회로의 파형 예측 (3)

회귀 분석을 통한 파형 예측

회귀 분석 (regression analysis) 이란?

입력 변수와 출력 변수 사이의 관계를 모델링하여, 입력값에 대한 출력값을 예측하는 일
X → y로 가는 함수를 F라고 하면 y=F(x)
F의 형태에 따라서 모델들이 나뉘게 됨
모델링은 함수 F를 찾는다는 의미

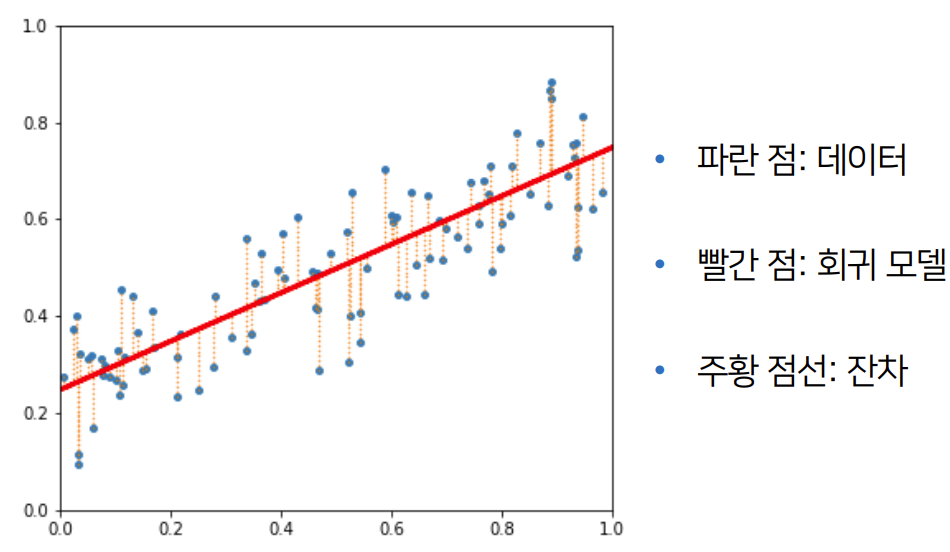

회귀의 기본 원칙은 잔차 (residual error)를 최소화 하는 것
잔차를 무조건 최소화 하면 좋은가? → No

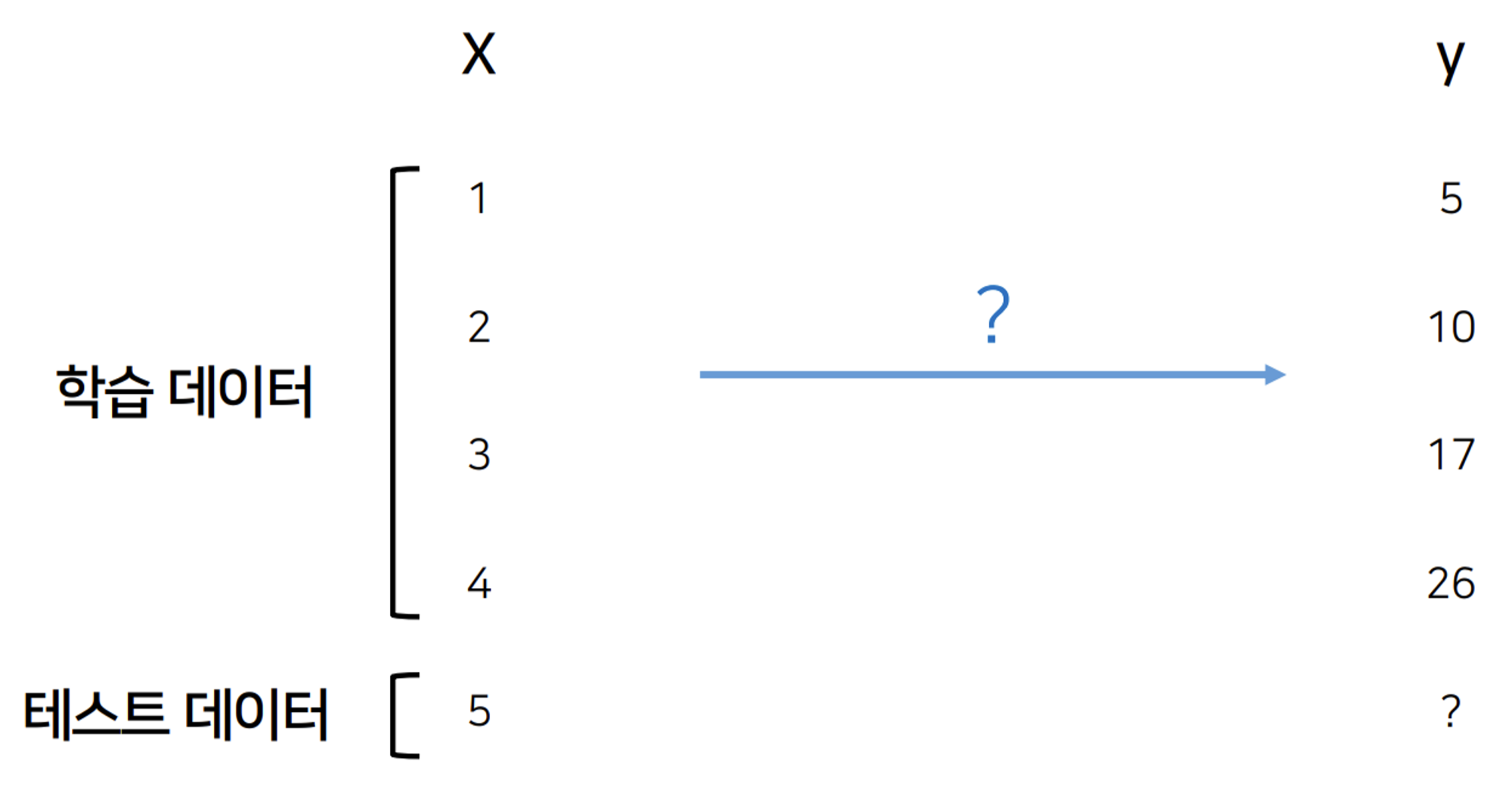

학습용 데이터로 훈련해 테스트용 데이터에 적용

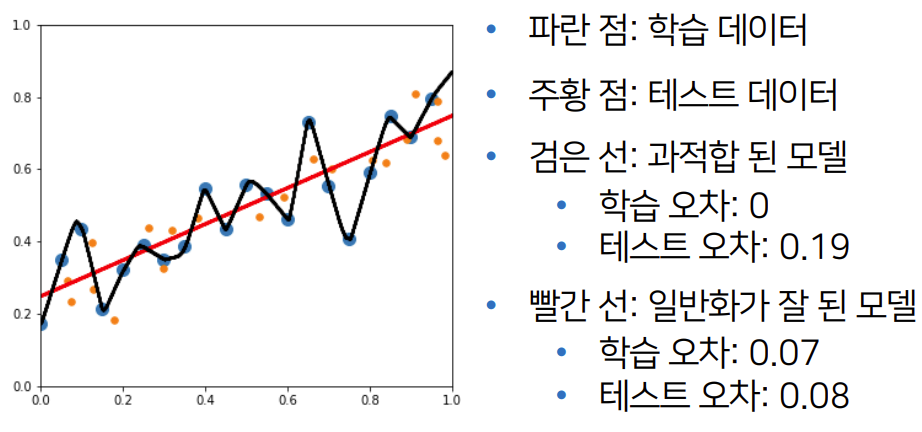

- 학습 데이터에 과도하게 적합 된 회귀 모델 (과적합)은 일반화가 어려움

회귀 모델

설명 변수 X로부터 반응 변수 y를 예측하는 task
$y' = f(X;β)$ $y^{'} = f (X; β)$
- f는 회귀 모델, 입력으로는 X, β는 변수라고 생각(회귀 모델을 정의해주는 변수)
목적 : 잔차 (y와 y’의 차이)를 최소화하는 β를 찾는 것
종류 : 선형 회귀 모델, 비선형 회귀 모델

선형 회귀 모델

모델의 변수 βi와 Y가 선형 관계

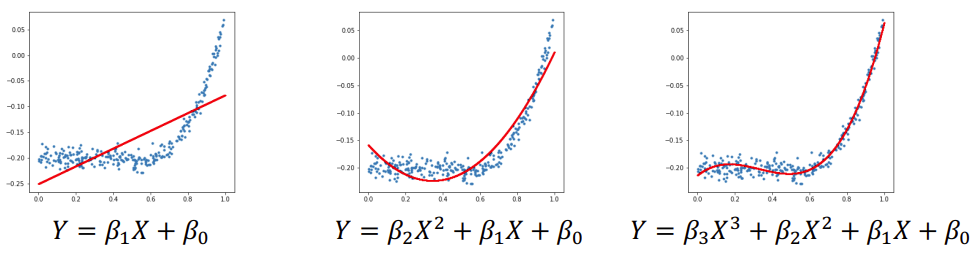

- $Y = β_1X + β_0$ $Y = β_2X^2 + β_1X + β_0$ $Y = β_3X^3 + β_2X^2 + β_1X + β_0$ …
  - 파란색 점들이 training set의 점
  - 학습을 시킴으로써 찾아낸 모델은 빨간색
  - 복잡해질 수록 training set에 가까워짐
- 목적 : 잔차를 최소화하는 β를 찾는 것
- 장점 : 빠르고 효율적이며, 최적화가 쉽다
- 단점 : 복잡한 관계를 모델링하기 어렵다.
- E.g) 최소 제곱 선형 회귀 모델, Ridge 회귀 모

최소 제곱 선형 회귀 모델(Linear least square regression)

$X = \{X_1, …, X_N\}, y = \{y_1, …, y_N\}$ , X는 입력 데이터, y는 출력 데이터, N은 데이터 개수
$X_i = \{x_i1, …, x_id\}$ , d는 입력 데이터 차원 수, x_i1들은 스칼라 값
$\hat{y_i} = f(X_i;β) = β_0 + β_1x_i1 + β_2x_i2 + ... + β_dx_id = β_0 + β^TX_i$
$X = \begin{bmatrix}x_{11} & x_{12} & \cdots & x_{1d} \\ x_{21} & x_{22} & \cdots & x_{2d}\\ \vdots & \vdots & \vdots & \vdots\\ x_{N1} & x_{N2} & \cdots & x_{Nd} \end{bmatrix}$ → $X = \begin{bmatrix}1 & x_{11} & \cdots & x_{1d} \\ 1 & x_{21} & \cdots & x_{2d}\\ \vdots & \vdots & \vdots & \vdots\\ 1 & x_{N1} & \cdots & x_{Nd} \end{bmatrix}$
$\hat{y} = Xβ$
$e = y - \hat{y} = y - Xβ$ 에서 $e^Te = \sum_{i}^N (y_i - \hat{y_i})^2 = (y-X\beta)^T(y-X\beta)$ 를 최소화하는 $\beta = \{\beta_0, ..., \beta_d\}$ 최적화
$e^Te$ 를 잔차제곱합(RSS : residual sum of squares)라고 한다.
$e^Te$ 를 최소화하는 $\beta = \{\beta_0, ..., \beta_d\}$ 최적화 → $e^Te$ 를 β로 편미분하여 0이 되는 β를 찾자
$e^Te = (y-X\beta)^T(y-X\beta) = y^Ty - 2X^ty\beta + \beta^TX^TX\beta$
${d(e^Te)\over d\beta} = -2X^Ty + 2X^TX\beta = 0$
$X^TX\beta = X^Ty$
이 때, $X^TX$ 가 역행렬을 가진다면 최적의 β인 β*는 $\beta^* = (X^TX)^{-1}X^Ty$
- $X^TX$ 의 역행렬이 존재한다는 전제 조건이 있어야 함

Scikit-learn 패키지로 쉽게 구현 가능

from sklearn.linear_model import LinearRegression

fitter = LinearRegression() # 최소 제곱 선형 회귀 모델 생성
fitter.fit(X_train, y_train) # 모델 학습
pred = fitter.predict(X_test) # 테스트 데이터에 대해 예측

단점 : 과적합이 일어날 수 있음

Ridge 회귀 모델 (Ridge regression)

Ridge 회귀 모델은 잔차제곱합 (RSS)을 최소화하는 대신, 아래의 식을 최소화하는 것을 목표로 한다. $RSS + \lambda \sum \beta^2$ , λ는 작은 상수
즉, 목적 함수에 학습 계수의 제곱합을 더해 특정 계수가 너무 커지는 것을 방지해 과적합을 예방
위와 같이 학습 계수의 제곱합을 목적함수에 더하는 것을 Ridge regularization (Ridge 정규화)라고 한다.
학습 계수의 절대값의 합을 목적함수에 더하는 것은 Lasso regularization (Lasso 정규화)라고 한다. $RSS + \lambda \sum |i|$

Scikit-learn 패키지로 쉽게 구현 가능

from sklearn.linear_model import Ridge

fitter = Ridge(alpha = 1.0) # Ridge 선형 회귀 모델 생성, alpha는 λ의 값
fitter.fit(X_train, y_train) # 모델 학습
pred = fitter.predict(X_test) # 테스트 데이터에 대해 예측

비선형 회귀 모델

모델의 변수 $\beta_i$ $β_{i}$ 와 Y가 비선형 관계
- $Y = {\beta_0X + \beta_1\over\beta_2e^X + \beta_3}$ …
복잡한 관계를 모델링하기 적합하다.
선형 회귀 모델보다 복잡하며, 최적화가 어려울 수 있다.
E.g) Multi layer perceptron, convolutional neural network

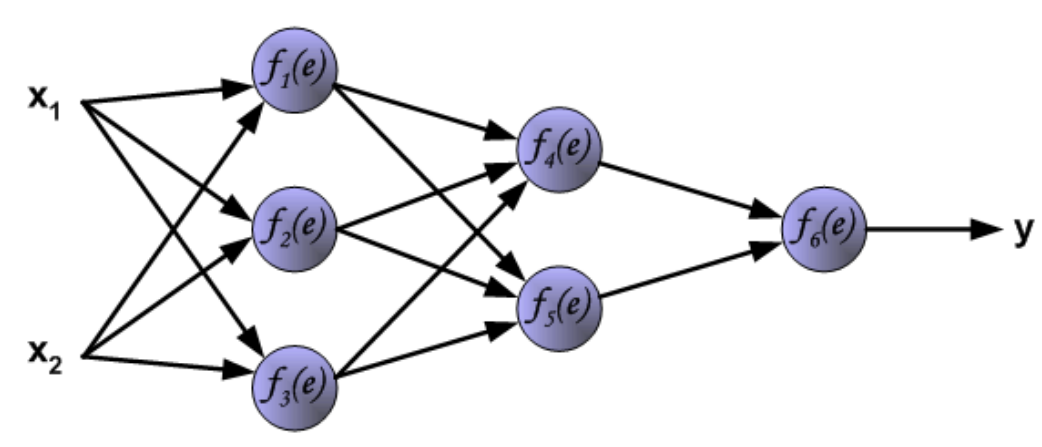

다중 퍼셉트론 (Multi layer perceptron, MLP)

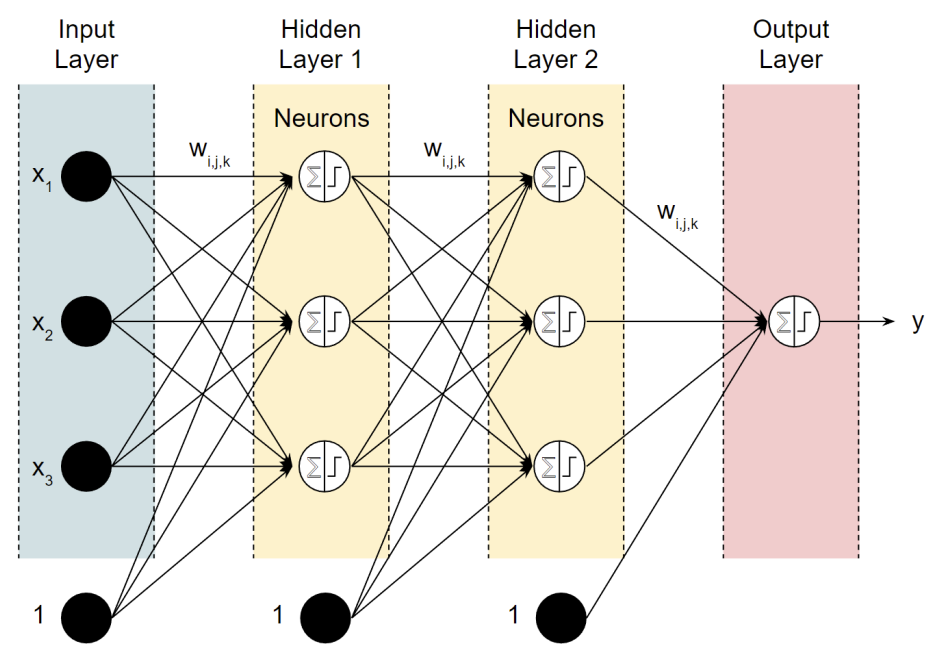

MLP는 가장 단순한 형태의 신경망 모델
- 레이어 사이의 계수들( $w_{i,j,k}$ )이 학습 계수
- $w_{i,j,k}$ 에서 i, j는 시작과 끝 레이어의 뉴런의 index, k는 레이어의 index
- k번째 레이어의 j번째 뉴런의 값은 $f(\sum_i w_{i,j,k})$
- f는 환성함수로, MLP 모델이 비선형적 모델링을 가능하게 한다.
- Sigmoid : $f(x) = {1 \over 1+e^{-x}}$
- ReLU : $f(x) = max(0,x)$
- w의 값을 찾는 것이 목표

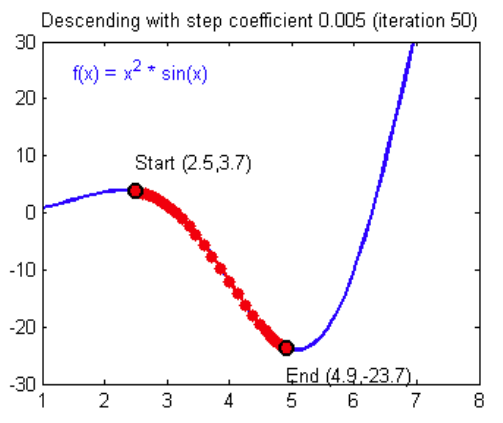

MLP 모델의 학습 방법 : 경사하강법 (gradient descent)
손실함수를 각 학습 계수로 편미분하여, 손실값이 작아지는 방향으로 학습 계수를 점차적으로 이동시킴

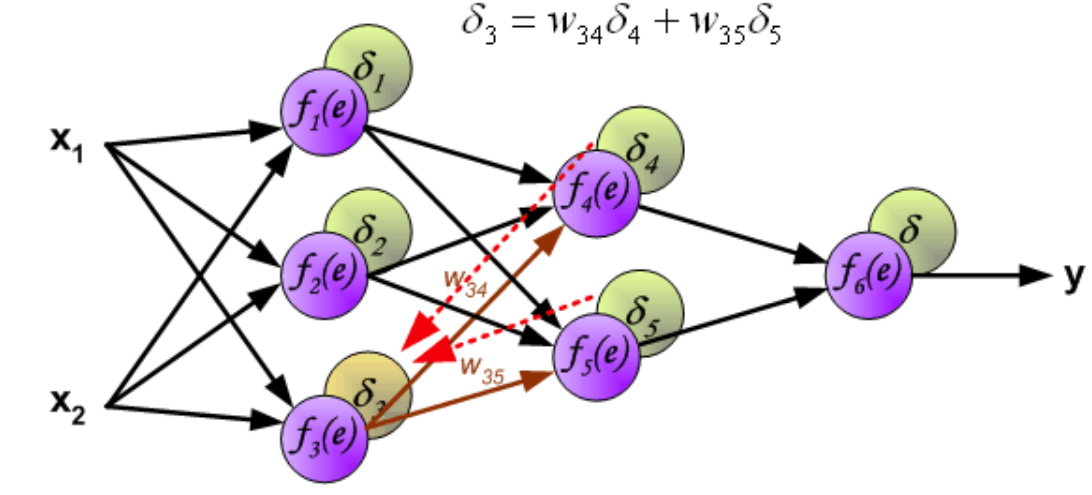

역전파 (back propagation)를 이용하여 각 학습 계수의 편미분 값 계산

역전파 알고리즘

순서	행동
0	MLP 모델 초기화
1	첫번째 데이터를 이용해 forward pass, 오차 계산, 오차 역전파 계산, 학습 계수 갱신
2	두번째 데이터를 이용해 forward pass, 오차 계산, 오차 역전파 계산, 학습 계수 갱신
3	세번째 데이터를 이용해 forward pass, 오차 계산, 오차 역전파 계산, 학습 계수 갱신
…
N	마지막 데이터를 이용해 forward pass, 오차 계산, 오차 역전파 계산, 학습 계수 갱신, 1 에폭 끝

0 : w를 초기화
학습 계수 갱신 : w를 업데이트

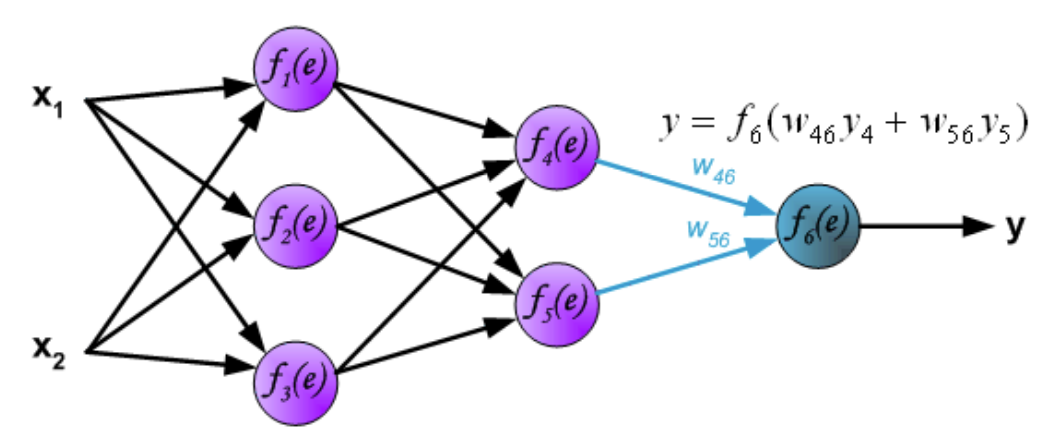

Forward pass

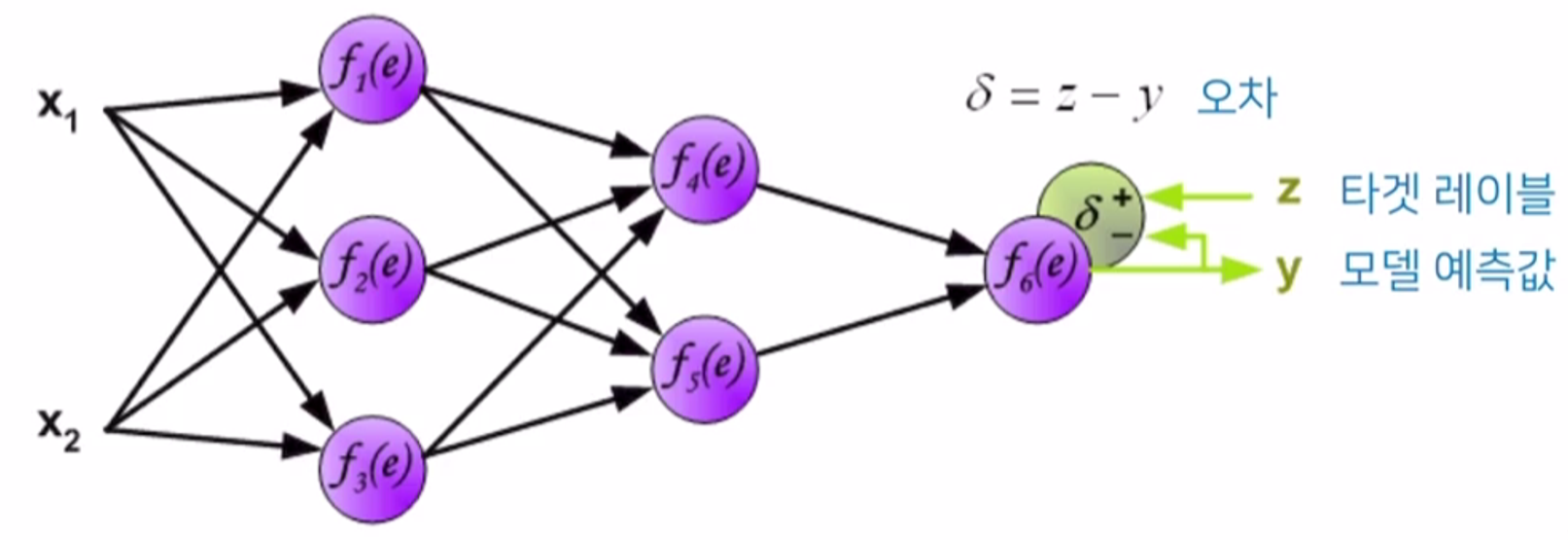

에러 계산

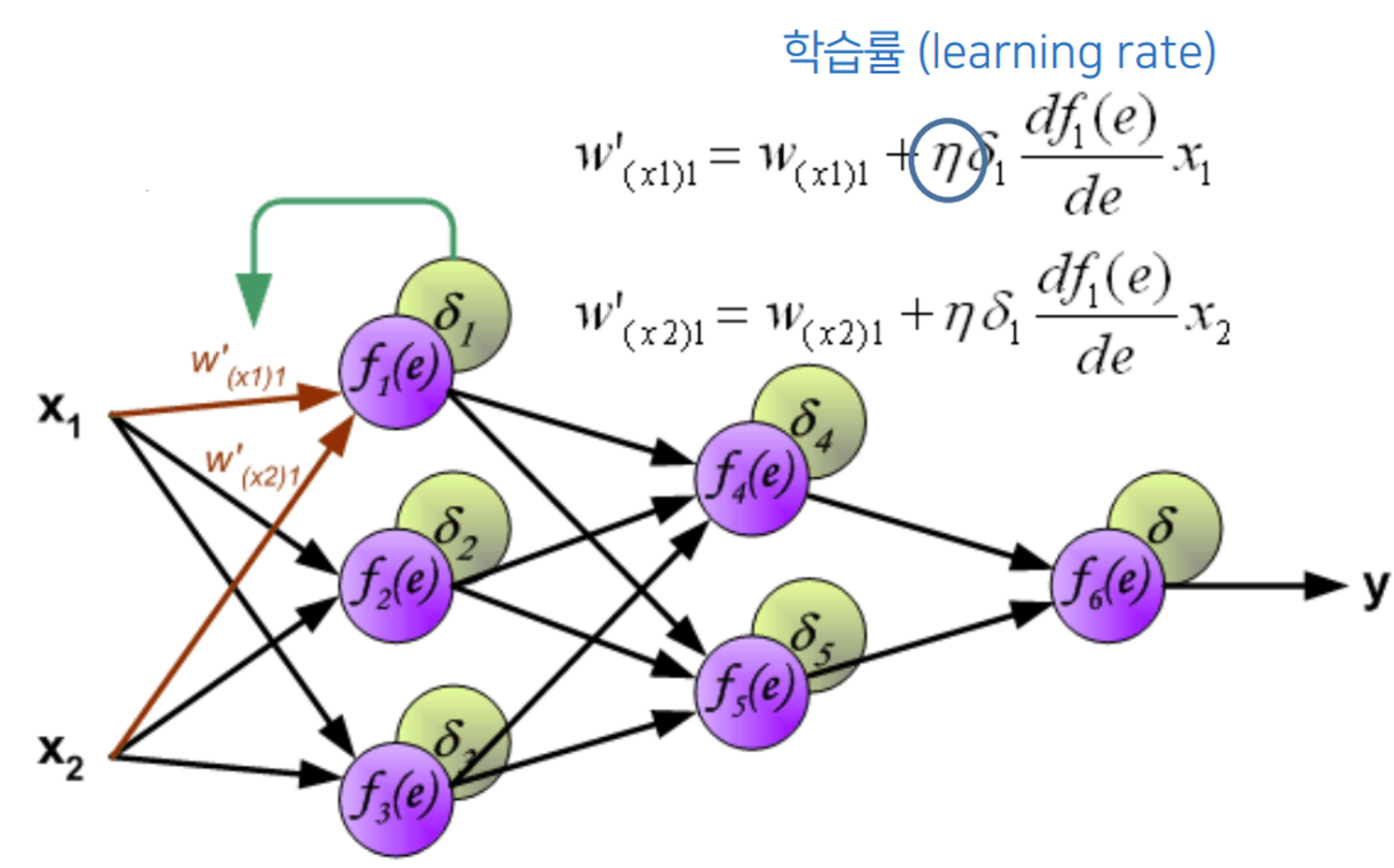

학습 계수 갱신
learning rate가 너무 커도 좋지 않다.

Scikit-learn 패키지로 쉽게 구현 가능

from sklearn.neural_network import MLPRegressor

fitter = MLPRegressor(hidden_layer_sizes = (32, 32)) # MLP 회귀 모델 생성
fitter.fit(X_train, y_train) # 모델 학습
pred = fitter.predict(X_test_ # 테스트 데이터에 대해 예측
