SKADA | 통신 Core 장비에 대한 이상 징후 감지 (6)

LSTM 모델을 활용한 이상 징후 감지

RNN 기반 딥러닝 모델

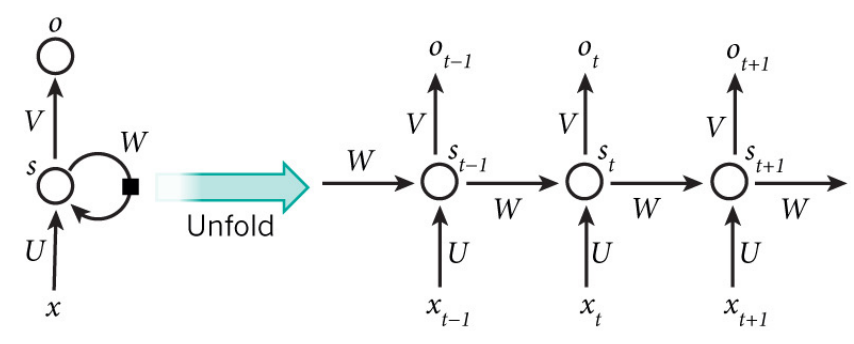

• RNN (순환신경망)

  • 반복적이고 순차적인 데이터 학습에 특화된 인공신경망의 한 종류

  • 순환구조를 이용하여 과거의 학습을 가중치를 통해 현재 학습에 반영



• RNN(순환신경망) 과 CNN(합성곱신경망)

  구분	CNN	RNN
  설명	합성곱 계층을 통해 추출된 특징들을 기반으로 분류하는 딥러닝 분석모델	데이터 순서정보를 반영하는 재귀구조의 딥러닝 분석모델
  장점	지엽적정보를 추출하는데 탁월함	시계열 정보 반영 가능
  입-출력 개수에 따른 다양한 모델 구성가능
  단점	전역적 정보를 파악하기 힘듦	입력데이터 전처리필수(ex 임베딩)
  네트워크 가중치 소실 문제
  주요 분야	이미지 분류, 영상 인식	텍스트분류 및 번역, 시계열 예측

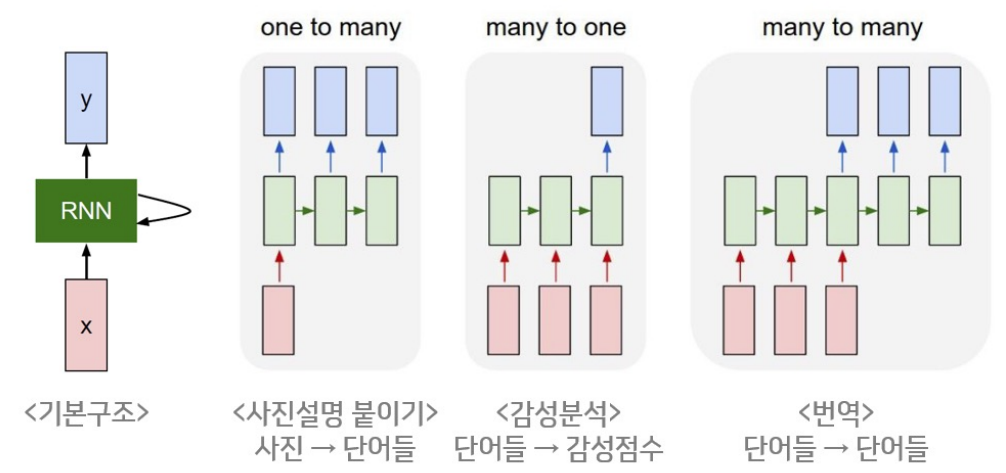

• RNN 구조

  • 시퀀스 길이에 관계없이 인풋과 아웃풋을 받아들일 수 있는 네트워크 구조

  • 테스크에 맞게끔 다양하고 유연하게 구조를 만들 수 있음

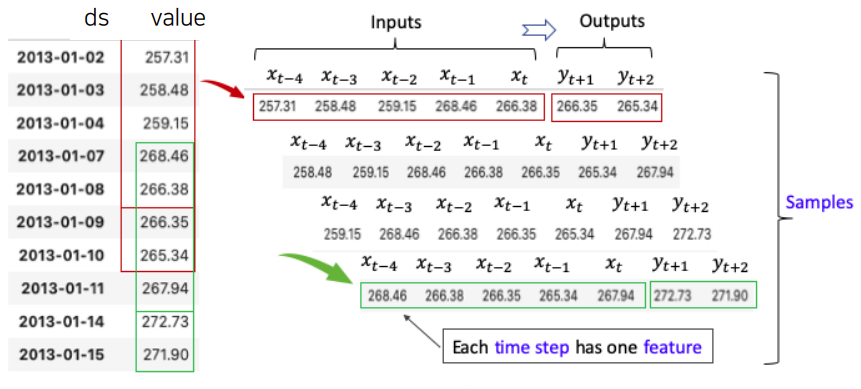

• Many-to-many : 과거 X일의 가격을 사용하여 미래 Y일의 가격을 예측

  • 5일 데이터로 다음 2일 가격 예측

  • 단일변수 : 예측 변수는 “value“ 하나

  • 타임스템프 : 5

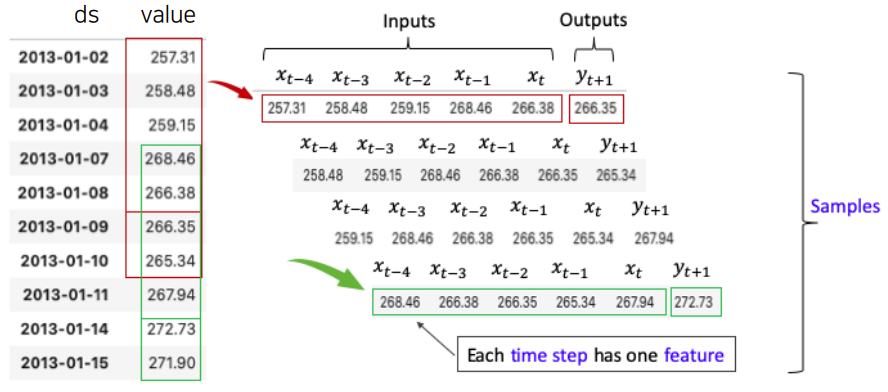

• Many-to-one : 과거 X일의 가격을 사용하여 미래 1일의 가격을 예측



• LSTM 과 GRU

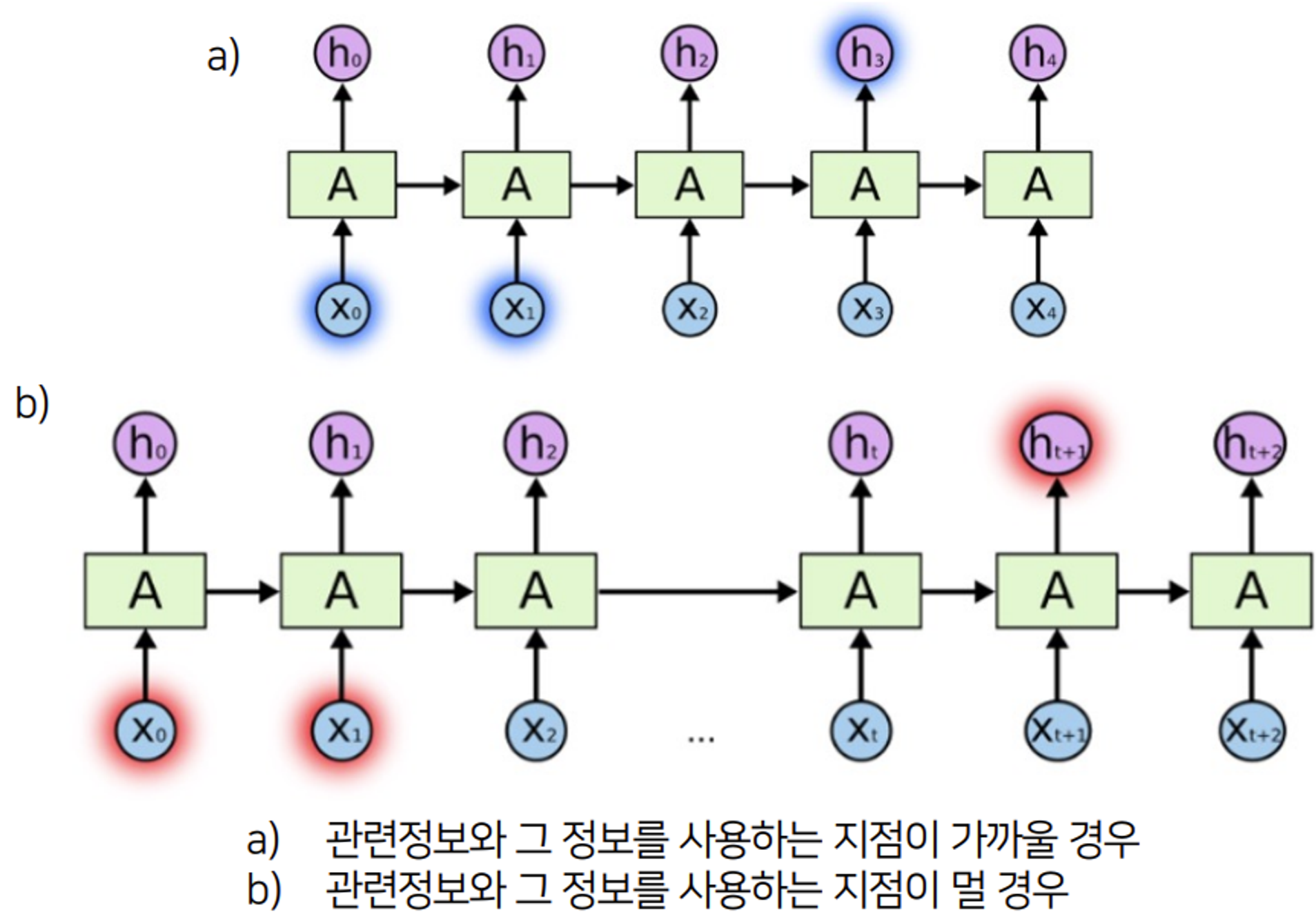

  • 기울기 소실 gradient vanishing 문제

    • RNN은 관련 정보와 그 정보를 사용하는 지점 사이 거리가 멀 경우 역전파시 미분 값이 점차 줄어 학습능력이 크게 저하 됨

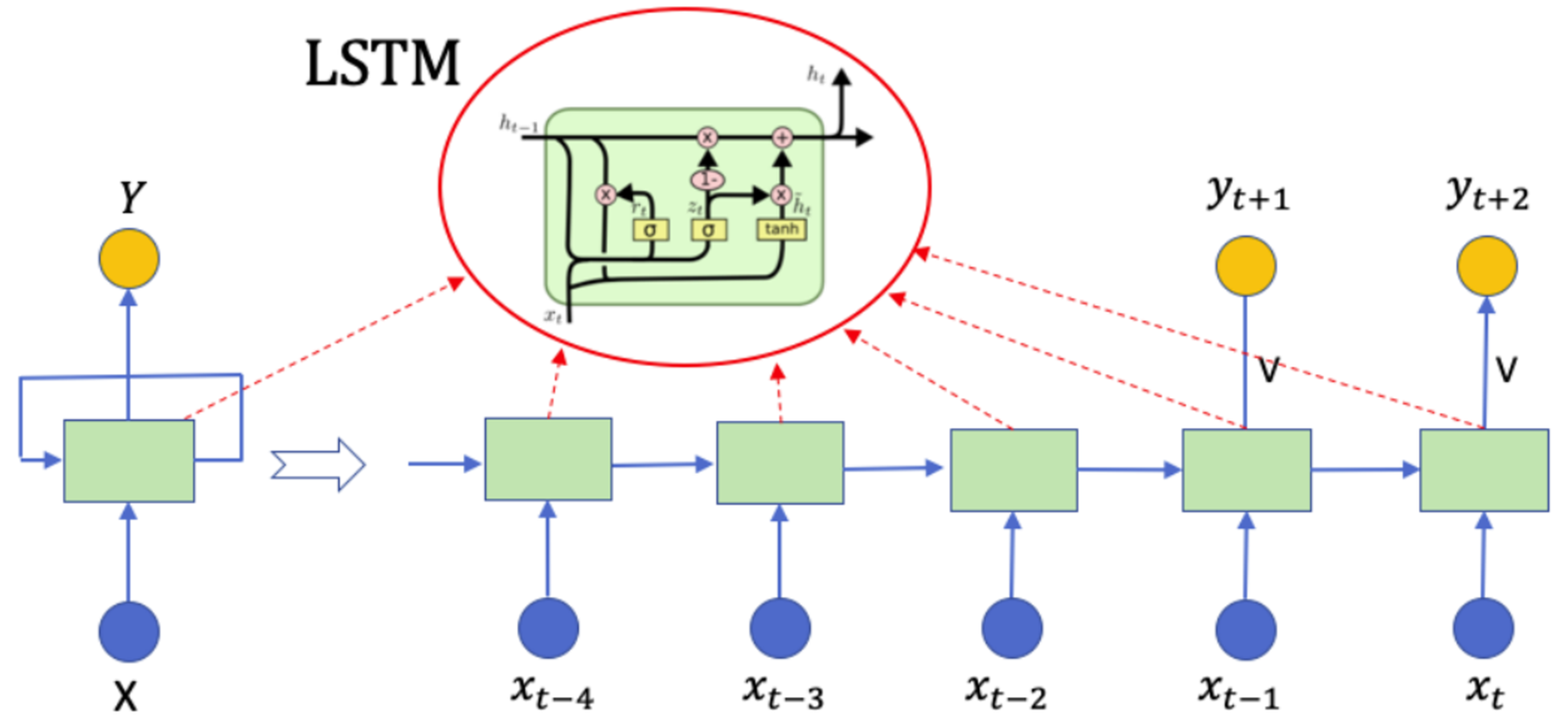

  • LSTM 구조 : 기울기 소실 gradient vanishing 문제를 해결하기 위해 RNN의 hidden-state에 cell-state를 추가

  • LSTM 구성 요소 4개 : input gates, forget gate, cell state, output gate



  • LSTM 구조와 RNN 구조 모델 비교

    • 기본 RNN 구조

      import torch.nn as nn

      class VanillaRNN(nn.Module):
      	def __init__(self, input_size, hidden_size, sequence_length):
      		super(VanillaRNN, self).__init()
      		self.hidden size = hidden size
      		self.rnn1 = nn.RNN(input_size, hidden_state, 1)
      		self.rnn2 = nn.RNN(input_size, hidden_size, 1)
      		self.fc = nn.Linear(hidden_size * sequence_length, 1)

      	def forward(self, x):
      		out, _ = self.rnn1(x)
      		out, _ = self.rnn2(out)
      		out = out.reshape(out.shape[0], -1) # many to many 전략
      		return out

    • LSTM 구조

      import torch.nn as nn

      class LSTM(nn.Module):
      	def __init__(self, input_size, hidden_size, sequence_length):
      		super(LSTM, self).__init__()
      		self.hidden_size = hidden_size
      		self.lstm1 = nn.LSTM(input_size, hidden_size, 1)
      		self.lstm2 = nn.LSTM(hidden_size, hidden_size, 1)
      		self.fc = nn.Linear(hidden_size * sequence_length, 1)

      	def forward(self, x):
      		out, _ = self.lstm1(x)
      		out, _ = self.lstm2(out)
      		out = out.reshape(out.shape[0], -1) # many to many 전략
      		out = self.fc(out)
      		return out

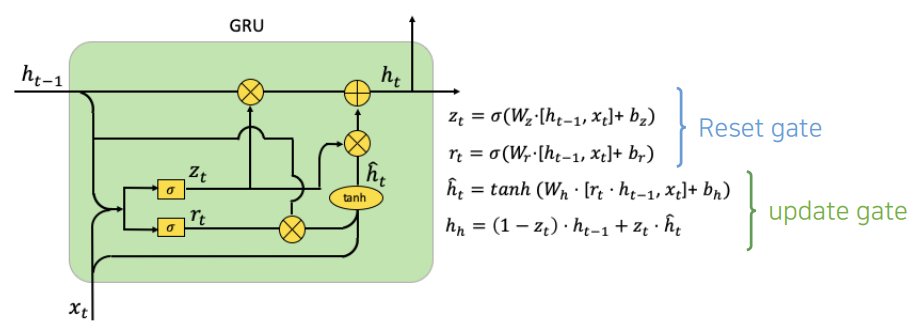

  • GRU : LSTM과 같이 RNN의 기울기 소실 gradient vanishing 문제를 해결하기 위해 고안 됨

  • GRU 구성요소 :

    • LSTM보다 메모리 효율적인 구조(Reset gate 와 update gate)로 구성

    • RNN 의 input gate와 forget gate → Reset gate

    • RNN 의 out gate → update gate



• 단일 변수로 학습

  • 하나의 변수로 이루어져 있는 데이터
  • 단일 변수의 변화량 만을 분석하는 가장 간단한 형태의 분석기법

• 다중 변수로 학습

  • 하나 이상의 변수로 이루어져 있는 데이터
  • 다 변량 분석법으로, 2개 이상의 변수 간의 관계를 분석
  • 예측할 변수의 과거 데이터 및 데이터 간의 의존성을 고려해야 함

LSTM 모델을 통한 이상 징후 감지

• LSTM 모델에서 접근 방식

  • ARIMA 모델을 사용하여 이상 징후를 감지한 것과 동일하게 특정 임계 값을 벗어나면 이상치라 정의

  • 설정한 임계 값보다 모델의 테스트 loss가 클 경우 이상치로 정의

    threshold_value = '설정한 값'
    anomalies = test_mae_loss > threshold_value

• 이상 징후 감지 순서

  1. 훈련과 테스트 데이터 설정

  2. 데이터 표준 정규화(Standard Scaler) 진행

     • 분석 시, 변수들의 스케일이 다른 경우 정상적인 학습 및 예측을 위해 진행

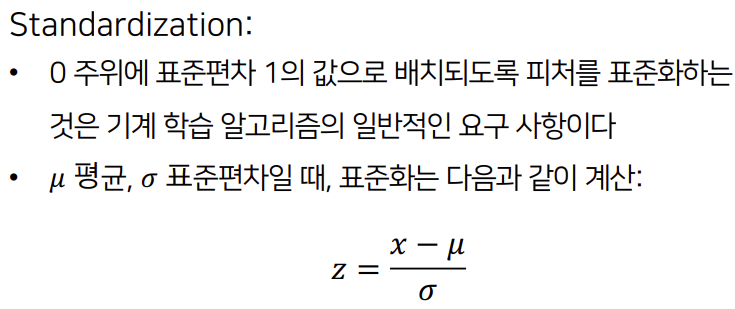

     • 데이터 표준화 : 데이터가 표준정규분포의 속성을 갖도록 피처를 재조정 하는 것

       • 표준 정규화는 평균 0, 분산 1로 조정



  3. Multivariate LSTM을 이용하여 주어진 데이터 학습 및 이상치 탐지

     • 데이터의 입력 너비 조절(Time step 3으로 설정)
     • 주어진 데이터를 가지고 설정한 LSTM 모델 학습
     • 학습 및 예측을 통해 이상치 탐지 및 그리기
